HAGE Led design

Visi prietaisai gali būti montuojami tiesiai ant 240 VAC arba ant 24VDC. 24 V nuolatinės srovės modeliai kartais yra vizualiai identiški tam pačiam modeliui esant 240 V kintamos srovės įtampai, tačiau jiems reikia atskiro maitinimo šaltinio. Todėl 24 V nuolatinės srovės įrenginiai priskiriami “surinktiems moduliams”, kai nėra tiekiamas maitinimas, ir “visam montavimo rinkiniui”, kai maitinimas tiekiamas net tada, kai jį reikia montuoti atskirai. Elementai, pažymėti kaip “visas prietaisas”, maitinimo šaltinis yra prietaiso viduje ir jų nereikia montuoti atskirai.

Kiekvienas sukomplektuotas prietaisas gali būti parduodamas kaip surinktas modulis, bet ne kiekvienas surinktas modulis gali būti parduodamas kaip sukomplektuotas prietaisas, nes ne visada įmanoma įvesti maitinimo šaltinį į modulį arba ant jo. štai kodėl kartais pilno prietaiso kategorijoje pamatysite paminėjimą “240Vac ir 24Vdc”.

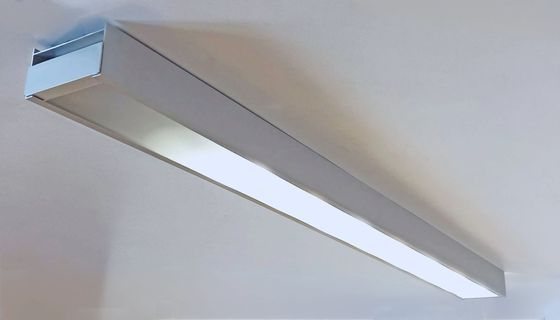

LRMAX

Vienas lengvasis bėgis anoduoto arba nemodifikuoto aliuminio korpuse
H: 65, W:122, L 200 to 6000 mm kiekvienoje dalyje .
Nuo 8W iki 400W.
Galima šviesi spalva: šalta balta, šilta balta, mišri šalta ir šilta balta. Galima įterpti ir kitų spalvų, tokių kaip mėlyna, raudona, žalia ir pan.
Pasirinkimo: on/off pasirinkimai režimų .
Tamsumo režimų pasirinktys.
Galima viršelio spalva: satinas, skaidrus (kiti pasirinkimai pagal pageidavimą).

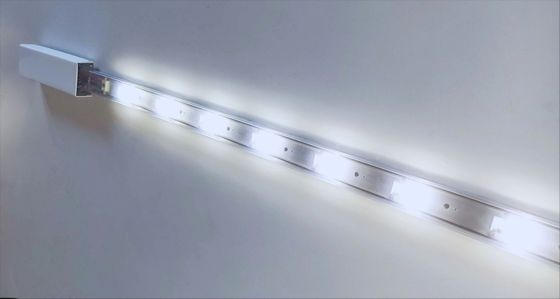

LR1

šviesus bėgimas.
Maitinimo bloko medžiagos: ABS, PMMA, Simoporo šviesa pagal pageidavimą.
H: 45 or 70, W:65, L 200 to 6000 mm kiekvienoje vienetinėje dalyje.
Nuo 8W iki 400W.
Galima šviesi spalva: šalta balta, šilta balta, mišri šalta ir šilta balta. Galima įterpti ir kitų spalvų, tokių kaip mėlyna, raudona, žalia ir pan.
Pasirinkimo: on/off pasirinkimai režimų .
Tamsumo režimų pasirinktys
Galima ir viršelio forma: stačiakampio (ekonomiška), arba pusiau apvalaus (dizaino) forma.
Stačiakampio viršelio formos spalvos: balta, skaidri.
Pusiau apvalaus dangtelio spalvos: satinas, baltas satinas, skaidri .
Stačiakampio viršelio medžiagos: PVC 2mm.
Pusiau apvalaus dangtelio medžiagos: lankstus polikarbonatas, jo išmatavimai yra 0.375mm ir 0.150mm

LR1 with Flat Cover
Cover colour: Satine.
Open on the sides

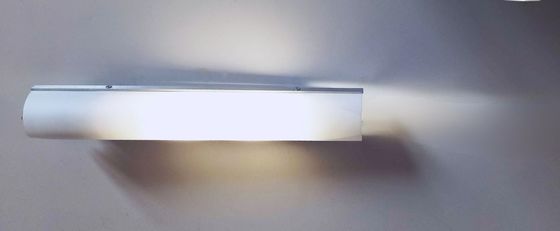

LR1 with Half Round Cover
Cover colour: Satine, White Satine, Transparent

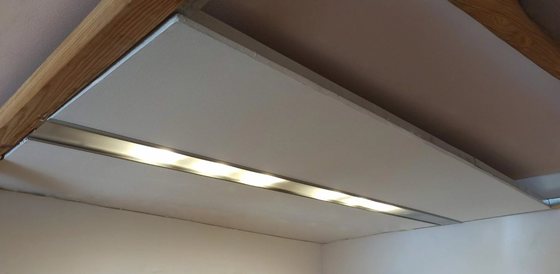

LR1 INSERT

Construction: Single light rail, Metal frame, inserted in a gipsboard ceiling.
H: 4mm (externally visible), W:110mm, L 200mm to 6000mm in a single piece
8W to 400W
Light colour: Cold white, Warm white, Mixed Cold and Warm White. Other colours like blue, red, green and so on can be inserted.
Multiple ON/OFF options
Dimming option
Cover Shape: Flat
Cover colour: White, Satine, Transparent
Flat Cover material: Polycarbonate 0.375mm to 0.75mm or PMMA 2mm to 3mm
240Vac or 24Vdc

LR1 with Open Flat Cover
Cover colour: Satine.
Open on the sides

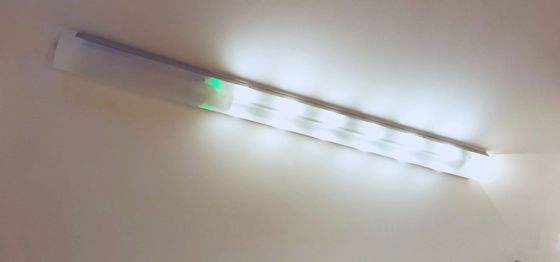

LR1 with Half Round Cover
Cover colour: Satine, White Satine, Transparent

LR2 with Half Round Cover

Dvigubo šviesaus aliuminio bėgimas.
Maitinimo bloko medžiagos: ABS, PMMA, Simoporo šviesa pagal pageidavimą.
H: 70 (stačiakampis) , 100 (pusiau apvalus), W:120, L 200 iki 6000 mm kiekvienoje panašioje dalyje .
16W iki 400W.
šviesios spalvos: šalta balta, šilta balta, mišri šalta ir šilta balta. Kitos spalvos kaip: mėlyna , raudona, žalia ir kitos: gali būti įdėtos.
Kelios pasirinktys mygtukų funkcijų: įjungti/išjungti.
Tamsumo režimų pasirinktys.
Galima ir viršelio forma: stačiakampio, arba pusiau apvalaus (dizaino) forma.
Stačiakampio viršelio spalvos: satinas arba skaidri.
Pusiau apvalaus dangtelio spalvos: satinas, balta satininė, skaidri.
Stačiakampio dangtelio medžiagos dydis: PMMA- 3mm.
Pusiau apvalaus dangtelio medžiaga: lankstus polykorbonadas- 0.375mm.
240Vac arba 24Vdc.

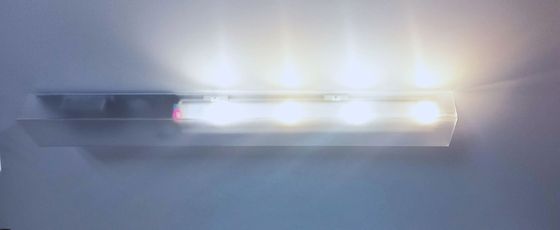

LR2 with Rectangular Cover
Cover colour: Satine, Transparent

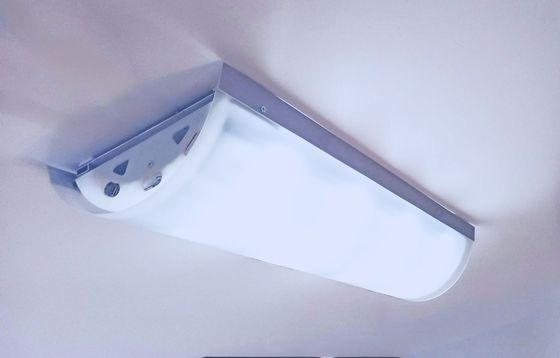

LR3

Trigubas šviesaus aliuminio bėgimas.
Maitinimo šaltinio įtraukimas.
H: 115, W:240, L 200 iki 6000 mm kiekvienoje dalyje.
24W iki 400W.
šviesos spalva: šalta balta, šilta balta, mišri šalta ir šilta balta. Galimos ir kitos spalvos, tokios kaip mėlyna, raudona, žalia ir kitų spalvų įdėjimas.
Kelios mygtukų funcijų pasirinktys : išjungti/įjungti.
Tamsumo arba pritemdymo režimų pasirinktys .
Viršelio forma: pusiau apvali
Viršelio spalva: balta, balta satininė , skaidri.
Dangtelio medžiaga: lankstus polikorbonadas- 0.375mm, PMMA

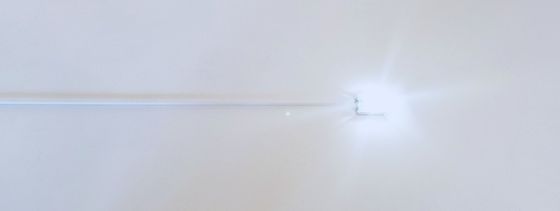

LM1 with Rectangular Cover

vienas COB LED ant aliuminio kriauklės ir pritaikytas laikiklis.
Gali būti papildomų modulių apsaugos medžiagų: satinici -satininė-permatoma -matinė , daugiausiai rekomenduojama mūsų įmonės UAB ,, Hage led Design“, dėl to , kad jis yra skaidrus , gerai praleidžia šviesą, ir yra švelnesnė akims . (80-90%).
Balta -matinė-daugiau paslėpia transformatorių arba maitinimo šaltinį , ryškumas -koficientas (50-60%)
Skaidrus-ryškesnė akims, dar geresnis ryškumo koficientas-kiek šviesos praleidžia (90-95%).
Maitinimo šaltinis nėra įtrauktas.
Dydis nėra įtrauktas laikiklyje kaip: H: 45 arba 70, W:65, L 80 iki 200.
8W.
šviesi spalva: šalta balta, šilta balta.
Įjungimas/ išjungimas. Pritemdymo režimo pasirinktys.
Viršelio forma: stačiakampio-ekonomiška, arba pusiau apvalaus (dizaino) forma
Stačiakampio viršelio spalva: balta, skaidri.
Pusiau apvali viršelio spalva: satininė, balta satininė, skaidri.
Stačiakampio viršelio medžiaga: PVC 2mm.
Pusiau apvalaus viršelio medžiaga: lankstus polikorbonadas- 0.375mm ir 0.150mm

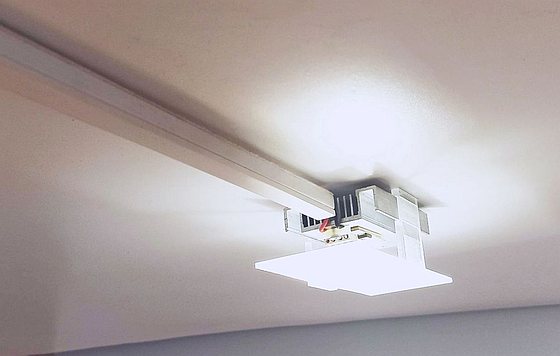

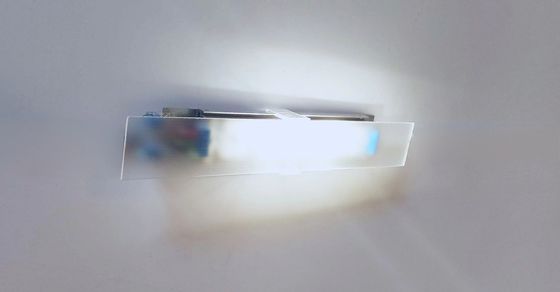

LM1 with Flat Cover
Cover colour: Satine.
Open on the sides

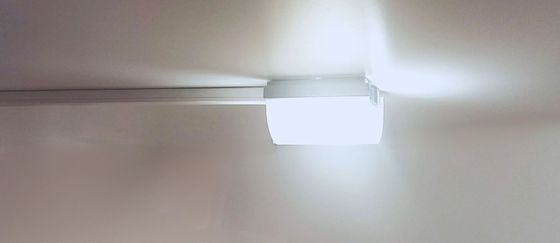

LM1 with Half Round Cover
Cover colour: Satine, White Satine, Transparent

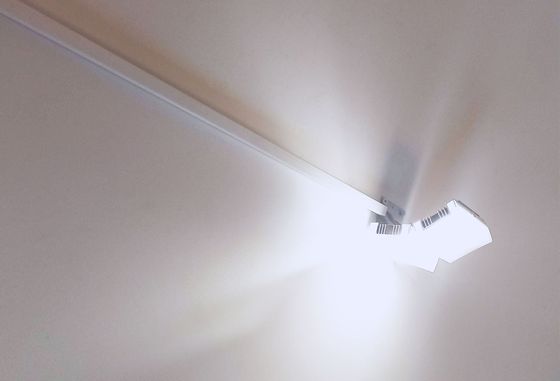

LM2 with Rectangular Cover

Construction: Two LED on aluminium sink + customized holder
Power Supply not included
Size not including holder: H: 45 or 70, W:125, L 80 to 200
8W
Light colour: Cold white, Warm white
ON/OFF, Dimming options
Cover Shape: Rectangular (economic), Half Round (design)
Rectangular Cover colour: White, Transparent
Half Round Cover colour: Satine, White Satine, Transparent
Rectangular Cover material: PVC 2mm
Half Round Cover material: Flexible Polycarbonate 0.375mm and 0.150mm
24Vdc

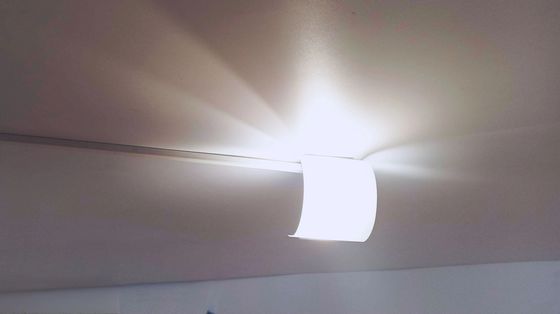

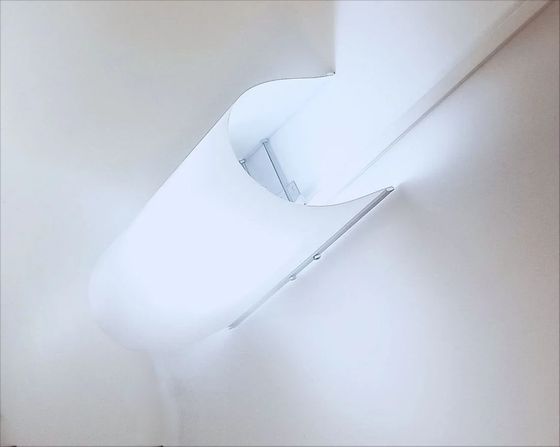

LM2 with Half Round Cover
Cover colour: Satine, White Satine, Transparent

HS HC arba QS, (pusiau sferinis, pusiau apvalus, ¼ sfera).

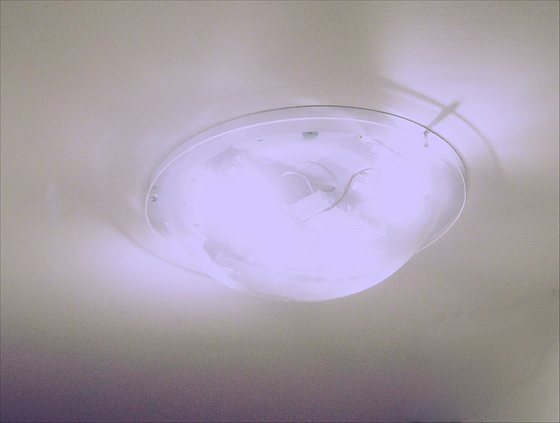

HS (Half Spherical)

Pusės arba ketvirčio rutulio arba pusiau apskritimo dangtis ant plieninio korpuso ir aliuminio radiatorių .
Maitinimo šaltinis integruotas.
8W
šviesi spalva: šalta balta, šilta balta.
Įjungimas/ išjungimas. Pritemdymo režimo pasirinktys.
Viršelio forma: pusė rutulio (HS) arba ketvirtis rutulio (QS) arba pusė apskritimo-rato (HC) .
Viršelio spalva: balta, skaidri.
HS ir QS dangos medžiaga: PMMA -3 mm
HC dangos medžiaga: Pili karbonatas 0,375 mm
240VAC, 24VD.

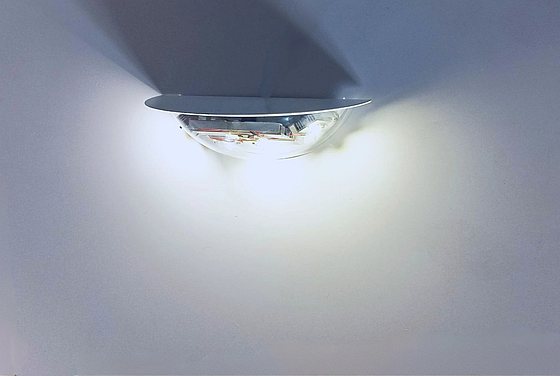

QS (Quarter Spherical)

Construction: Half Spherical white, satine or transparent cover on steel body and aluminium heatsinks
Power Supply included
H:150 , ∅:420
24W to 65W
Light colour: Cold white, Warm white
ON/OFF, Dimming options
Cover material for HS and QS: PMMA 3mm
240Vac, 24Vdc

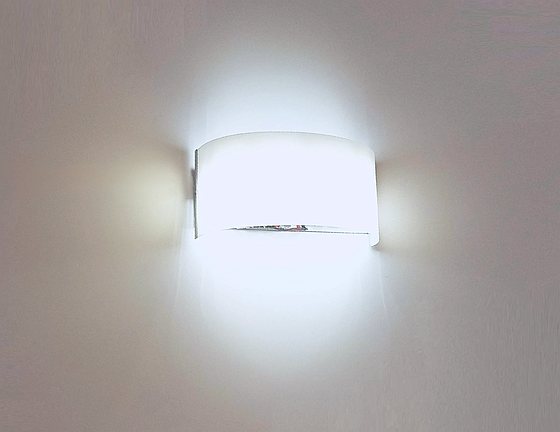

HC (Half Circle)

Construction: Half circular white, matt cover on steel body and aluminium heatsinks
Power Supply included
H:150, W:140, L:200
16W to 40W
Light colour: Cold white, Warm white
ON/OFF, Dimming options
Cover Shape: half circular (HC)
Cover colour: White, Transparent Satine
Cover material: Pylicarbonate 0.375mm
240Vac, 24Vdc

HC (Half Circle)

Construction: Half circular white, matt or satine cover on steel body and aluminium heatsinks
Power Supply included
H:150, W:140, L:200
16W to 40W
Light colour: Cold white, Warm white
ON/OFF, Dimming options
Cover Shape: half circular (HC)
Cover colour: White, Transparent Satine
Cover material: Pylicarbonate 0.375mm
240Vac, 24Vdc

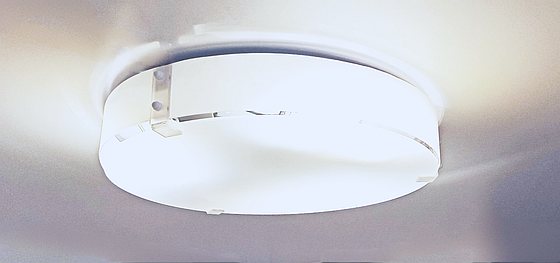

apvalus poli karbonatas ant plieno korpuso ir aliuminio radiatoriais
Maitinimo šaltinis įdėtas.
H: 80mm, ∅: 420mm
Nuo: 24W iki 80W.
šviesi spalva: balta šalta, šilta balta.
Įjungimas/ išjungimas. Pritemdymo režimo pasirinktys.
Viršelio spalva: satino, balta (nerekomenduoju jos visai)
Dangos medžiaga: PMMA-3 mm.
Dailylentės medžiaga: Pili karbonatas 0,375 mm

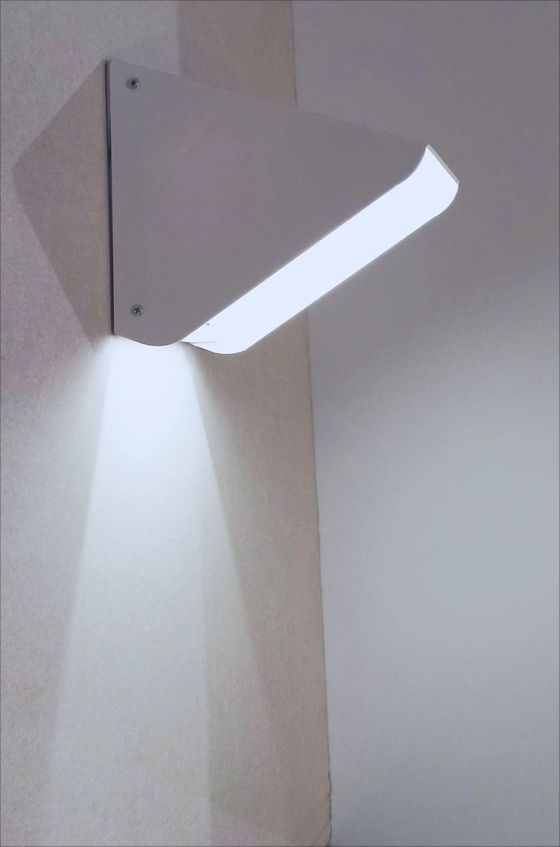

LR1RAIN

Atsparus lietui.
Įspėjimas: neatsparus vandeniui.
Konstrukcija: PMMA korpusas ir aliuminio radiatoriai.
Maitinimo šaltinis neįeina: versija su maitinimo šaltiniu yra kuriama.
H: 200mm, W: 230mm L: 110mm to 600mm
8W iki 32W .
Galima šviesi spalva: šalta balta, šilta balta.
Įjungimas/ išjungimas. Pritemdymo režimo pasirinktys.
Dangos medžiaga: PMMA-3 mm.
Viršelio spalva: kitos spalvos pagal poreikį.
24Vdc.

LR1RAIN LONG
Same model, with 3 LED modules.

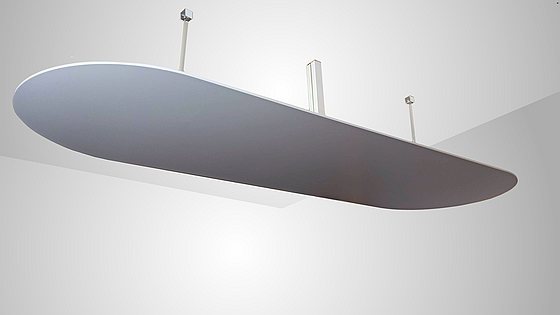

ICL ( netiesioginis lubų šviestuvas)

Simopor Light-lėktuvo-šviestuvo plokštuma pagrindu ir aliuminio radiatoriai.
Maitinimo šaltinis įtrauktas.
H: 150mm, W: 300mm to 580mm L: 300mm to 3000mm
Nuo : 8W iki 400W.
šviesi spalva: šalta balta, šilta balta, kitų spalvų galimi pasirinkimai.
Įjungimas/ išjungimas. Pritemdymo režimo pasirinktys.
Lėktuvo spalvos: balta, kitos spalvos pagal pareikalavimą .
240 Vac, 24Vdc.

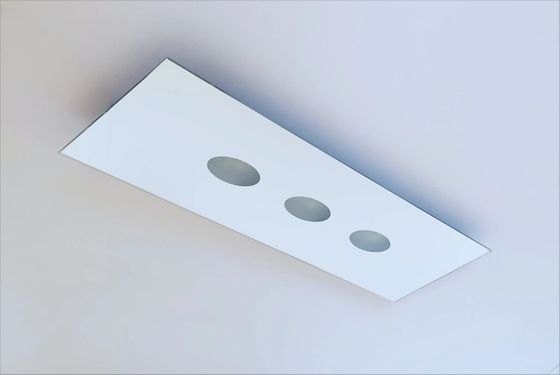

SLTM (Taškinė šviesa per veidrodį)

Veidrodiniai arba aliumininiai radiatoriai.
Maitinimo šaltinis įtrauktas.
L: 100mm to 2000mm, W: 100 to 2000mm, H: 60mm
8W iki 400W .
šviesi spalva: šalta balta, šilta balta, kitų spalvų galimi pasirinkimai.
Įjungimas/ išjungimas. Pritemdymo režimo pasirinktys.
Galimas veidrodžio šviesos ir netiesioginės šviesos arba šoninės šviesos derinys.
240 Vac, 24Vdc.

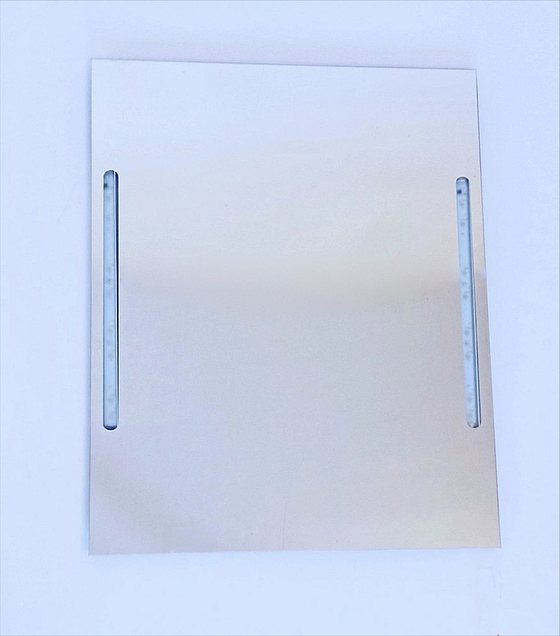

FLTM (Veido šviesa per veidrodžius)

Veidrodiniai ir aliuminiai profiliai.
Maitinimo šaltinis neįtrauktas arba komplektuojamas su storesne konstrukcija.
Dydžiai: L: 100mm iki 2000mm, W: 100 iki 2000mm.
Storis be maitinimo šaltinio: 30mm .Su maitinimo šaltiniu gali būti : nuo 50mm iki 65mm.
Tipiškai 8W. (nuo 4W iki 400W techniškai įmanomas dalykas yra ).
šviesos spalva: šalta balta, šilta balta, raudona, mėlyna, žalia, geltona, gintarinė, tamsi UV-ultravioletinių spindulių ir kitos spalvos pagal poreikį.
Įjungimas/ išjungimas. Pritemdymo režimo pasirinktys.
Galima šviesaus veidrodžio kombinacija ir netiesioginės šviesos arba šoninės šviesos derinys.
240 Vac, 24Vdc.

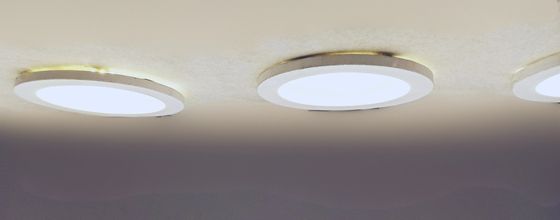

CSL (Lubos šviesos taškas)

Apvalus dangtis ir aliuminio profiliai, montuojami baldai arba sieninis gipskartonis.
Maitinimo šaltinis neįtrauktas.
Tipiškai nuo 50mm iki 70mm. (bet koks skersmuo, lygus arba didesnis negu 50 mm, galimas pagal kliento poreikį.)
Reikalingas aukštis virš lentos-be maitinimo šaltinio lygus bus 30mm. Su maitinimo šaltiniu lygus bus: 50mm iki 65mm
Dangtelio storis po plokšte: 5 mm (+ įprastai 1 mm atidaryta erdvė tarp plokštės ir dangčio.)
8W kiekvienoje iš serijų 4 (24Vsc). 6W kiekvienoje iš serijų 3 (18Vdc), 4W kiekvienoje iš serijų 2 (12Vdc)., 2W atskirai (6Vdc).
šviesos spalva: šalta balta, šilta balta, raudona, mėlyna, žalia, geltona, gintarinė, tamsi UV- UV-ultravioletinių spindulių, agro šviesa ir kitos spalvos pagal poreikį.
Įjungimo/išjungimo funkcija su papildoma valdymo plokšte (tiktai pilnoms serijoms) Pritemdymo režimo pasirinktys. (visai instaliacijai).
Kombinacijos įvairių tipų moduliais -galimi, kai naudojama yra 24Vdc.
24Vdc, 18Vdc, 12Vdc ir 6Vdc (įtampa priklauso nuo dėmių skaičiaus vienoje serijoje.)

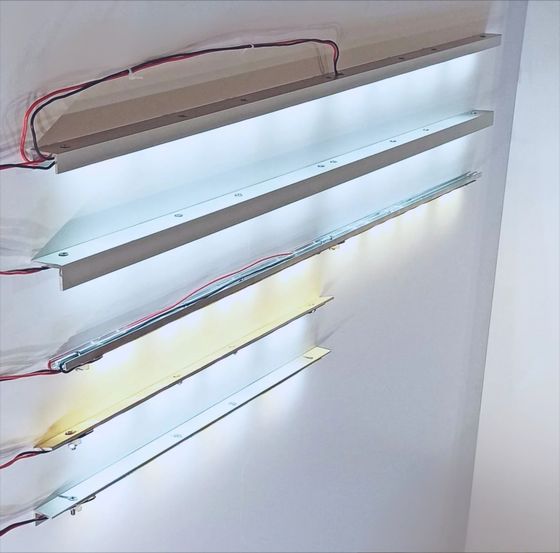

LSTR OPEN FRAME

Profilio medžiaga: anoduotas arba neanoduotas aliuminis.
Maitinimo dėžutės medžiaga: ABS, PMMA arba Simopor šviesa pagal pageidavimą.
H: 20 iki 30 mm, W:20 iki 40 mm (arba didesnis pagal profilio parinkimą), L 200 iki 6000 mm kiekvienoje dalyje.
Nuo 4W iki 400W.
šviesios spalvos: šalta balta, šilta balta, mėlyna, raudona, žalia, rožinė, geltona, gintarinė, tamsiai UV- ultravioletinių spindulių, Agro šviesa, mišri šilta ir šalta balta, mišri balta ir spalvos, mišrios spalvos su begaliniais deriniais.
Įjungimas/ išjungimas. Pritemdymo režimo pasirinktys.
Viršelio forma: plokščia (tik 20x35 mm profilis), pusiau apvali (visi kiti profiliai).
Plokščio viršelio spalva: balta, (skaidri priklausomai nuo didelių užsakymų -skaičiaus ).
Pusiau apvalaus dangtelio spalva: satinas, baltas satinas, skaidri.
Plokščio dangtelio medžiaga: poli karbonatas 1 mm.
Pusiau apvalaus dangtelio medžiaga: lankstus poli karbonatas 0,150 mm.
240Vac or 24Vdc.

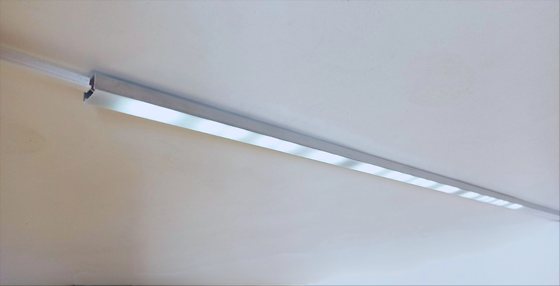

LSTR FLAT

Cover Shape: Flat (only 20x35mm profile)
Flat Cover colour: White (Transparent on demand for large orders)
Flat Cover material: Polycarbonate 1mm
24Vdc (240Vac with a separate power supply box)

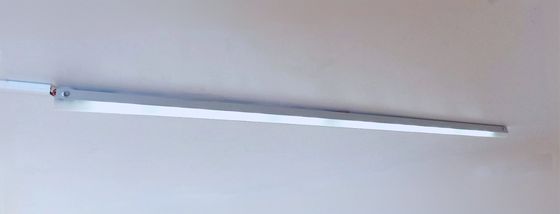

LSTR HALF ROUND

Cover Shape: Half Round
Half Round Cover colour: Satine, White Satine, Transparent
Half Round Cover material: Flexible Polycarbonate 0.150mm
24Vdc (240Vac with a separate power supply box)

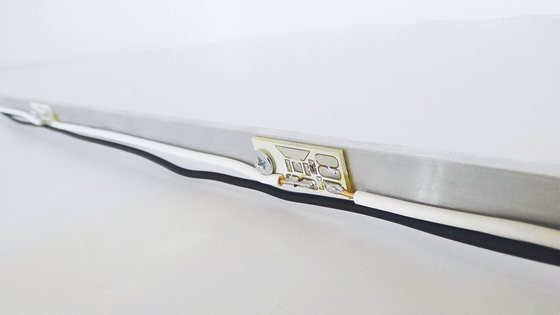

MINILED

Dekoratyvinė, aplinkos, taškinė arba indikacinė šviesa.
Konstrukcija: maža PCB ant cinkuoto plieno atramos-padėta. Gali būti įdėta PVC profilyje .
Maitinimo šaltinis neįdėtas.
PCB dydis: 23mm * 9mm.
PVC profilio dydis: 15mm * 15mm, L: 2000 kiekvienoje dalyje.
150 mA arba 20 mA (20 mA versija gali būti pritaikyta naudoti mažiau srovės).
Galingumas 150 mA versijos. 4W kiekvienos serijos 8. 0,36 W 6 serijoje (18 Vdc), 0,24 W 4 serijoje (12 Vdc), 0,12 W 2 serijoje (6 Vdc), 0,06 W atskirai (3 Vdc). Atskirai srovę galima sumažinti iki 1 mA.
šviesos spalva: šalta balta, šilta balta, raudona, mėlyna, žalia, geltona, gintarinė, tamsi UV-- ultravioletinių spindulių , agro šviesa ir kitos spalvos pagal poreikį.
Įjungimo/išjungimo pasirinkimas su papildoma valdymo plokšte (tik pilnai serijai), Pritemdymo parinktys (visas montavimas)
Galima kombinacija su įvairių tipų moduliais, kai naudojama yra: 24Vdc.
24Vdc, 18Vdc, 12Vdc ir 6Vdc (įtampa priklauso nuo taškų skaičiaus vienoje serijoje)
